自上世纪九十年代初以来，源于CadSoft公司的EAGLE软件一直畅销欧美，在EDA工具行业占有很大比例的市场份额，曾被德国一家著名电子杂志五次评选为“年度最佳产品奖”，为了让更多的EDA工具使用者了解到更好的PCB设计和原理图设计工具，EAGLE现正式进军中国市场.上海郑瑞信息科技有限公司是CadSoft公司在国内的销售和服务合作商。
|
|
|
|
EAGLE 是一款非常易于使用而且功能非常强大的PCB和原理图设计工具，EAGLE这个名字所表达的意思就是
|
|
Easily Applicable Graphical Layout Editor
|
|
|
|
|
产品分类及价格（点击查看产品宣传彩页PDF版）
|
|
功能特征
|
简化版
|
免费试用版
|
标准版
|
专业版
|
|
最大尺寸
|
100 x 80mm
|
100 x 80mm
|
160 x 100mm
|
1.6 x 1.6m
|
|
PCB层
|
2
|
2
|
4
|
16
|
|
最多原理图页面
|
2
|
4
|
255
|
999
|
|
分辨率
|
100um
|
100um
|
100um
|
100mm
|
|
Windows支持
|
√
|
√
|
√
|
√
|
|
Linux支持
|
√
|
√
|
√
|
√
|
|
Mac支持
|
√
|
√
|
√
|
√
|
|
自动布线器
|
√
|
√
|
√
|
√
|
|
脚本
|
√
|
√
|
√
|
√
|
|
电气规则检查
|
√
|
√
|
√
|
√
|
|
模拟器
|
2nd party only
|
2nd party only
|
2nd party only
|
2nd party only
|
|
需要License
|
是
|
是
|
是
|
是
|
|
|
|
|
|
|
|
|
标准版（商业）
|
PCB板设计尺寸为 160 x 100毫米（约 6.3 x 3.9英寸）。在该尺寸范围外无法放置封装和绘制信号线路。
最多支持6个信号层（顶层、Route2、Route3、Route14、Route15和底层）。
|
|
EAGLE 6.1.0
|
1-user license
|
3-user license
|
5-user license
|
10-user license
|
|
|
|
|
|
专业版（商业）
|
最多支持16个信号层。
原理图和电路板之间同步正反向标注
通过拖拽的方式从其他元件库中轻松生成新的封装
没有硬件拷贝保护
支持电路板、原理图、元件库等多个窗口
强大的用户语言程序（ULP）
综合文本编辑器
|
|
EAGLE 6.1.0
|
1-user license
|
3-user license
|
5-user license
|
10-user license
|
|
|
|
|
|
EAGLE 四大核心模块：
|
|
|
|
|
|
EAGLE控制面板包括元件库，设计规则，用户语言程序，脚本，CAM程序，项目等选项，控制面板是通往原理图编辑器，PCB编辑器，元件库编辑器等编辑界面的入口，在其用户界面中可以进行个性化的设置。其CAM处理程序提供电路板的制造数据，生成Gerber绘图文件来处理绘图数据便于电路板的制造。
|
|
|
|

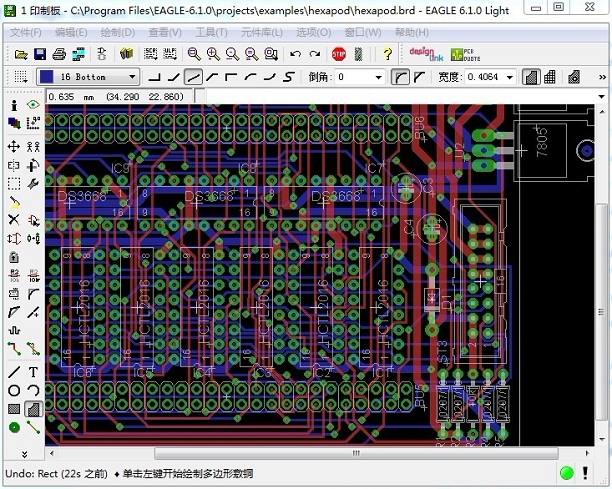

PCB编辑器
|
最大绘图尺寸1.6m x 1.6m（约 64 x 64英寸）
分辨率1/10,000毫米（0.1微米）
最多支持16个信号层（支持用户自定义排序）
拥有一套全新的分离库文件
使用这个全套集成库函数编辑器很容易构建你自己的文件
在任何情况下都可执行取消/重建功能的编辑命令
在对PCB布线时支持信号线路动态计算
POLYGO敷铜层（接地层）
针对电路板进行设计规则检查DRC（比如检查重叠、测量焊盘尺寸或线宽）
支持用户自定义的、可自由编程的用户语言，用于为装配设备、测试设备、铣床生成数据文件以及生成其他数据格式的文件
支持多层电路板的生成
|
|
|
|

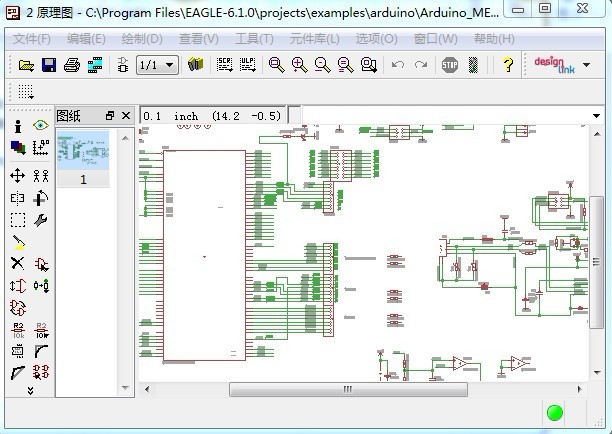

原理图编辑器
|
每个原理图最多支持999个页面
通过拖拽实现原理图页面排序
支持元件替换功能的同时保持原理图和PCB设计的一致性
自动生成电路板
电气规则检查ERC（原理图中的错误检查以及原理图与PCB设计之间的一致性检查）
USE库调用和ADD添加已经存在的库元件
Grid栅格显示与隐藏便于图形的绘制
Global Attribute全局属性为原理图添加整体特性
命令语言完全能实现工具栏任务
加载已有绘图边框或自主设计绘图边框
交叉关联模式可将不同页面的连线关联起来
|
|
|
|

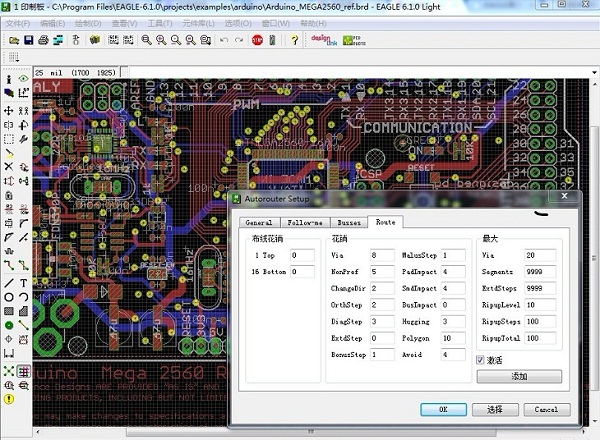

自动布线器
|
使用您定义的设计规则组来检查PCB设计
一种在手动布线中为您提供支持的工具，也是跟随布线器的基本引擎；能够自动计算所选信号的走线
可随时在手动和自动布线之间切换
最多16个信号层（支持用户自定义排序），14个电源层
支持所有的SMD，Pad焊盘及盲孔和埋孔
在自动布线生成后仍可编辑修改
PCB结构化布线，有利于布线优化设计
手工布线中添加两种Fellow-me布线模式
|
|
|
|

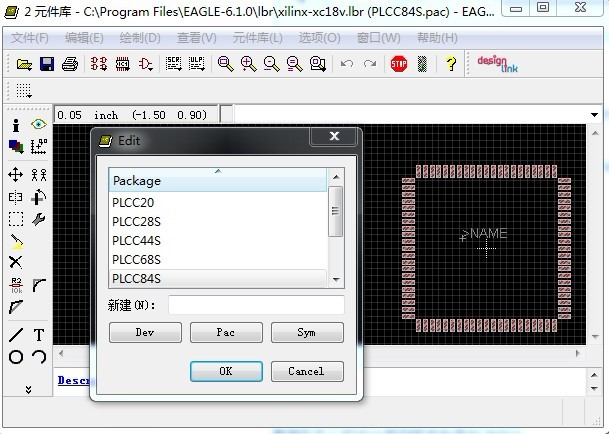

元件库编辑器
|
用户自由编辑生成新的Package封装，Symbol原理图符号，Device元件
支持Device set元件组，为同一元件添加不同的Technology技术参数和Package封装类型
通过拖拽的方式复制修改已有元件生成新的元件库
|
|
|
|
EAGLE应用平台
|
Windows：Windows 2000、Windows XP、Windows Vista、Windows 7
Linux：内核版本2.6以上；X11模式，至少在 8bpp
Mac：Mac OS
